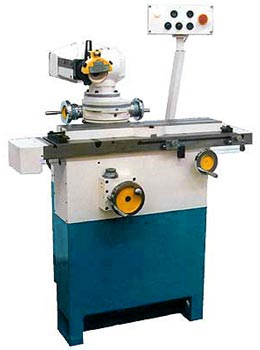

Станок заточной универсальный ВЗ-318Е

Станок заточной универсальный ВЗ-318Е предназначен для заточки и доводки основных видов режущего инструмента из инструментальной стали, твердого сплава и металлокерамики абразивными, алмазными и эльборовыми кругами.

Станки могут быть оснащены приспособлениями, в том числе приспособлениями для плоского, круглого наружного и внутреннего шлифования, и системой отсоса пыли.

Станок ВЗ-318Е имеет гидравлический привод продольного перемещения стола, а также укомплектован системой подачи охлаждающей жидкости.

Устройство универсально-заточного станка ВЗ-318Е

Станок имеет следующие основные узлы: станину, суппортное устройство и шлифовальную головку.

Станина представляет собой чугунную отливку коробчатой формы, на верхней горизонтальной плоскости которой обработаны направляющие для нижних салазок. Суппортное устройство имеет нижние салазки, продольный стол и поворотный стол. Нижние салазки перемещаются по направляющим станины с помощью винта и гайки при вращении одного из маховичков. Дублирование этого маховичка имеет целью обеспечить удобство обслуживания станка. Продольный стол перемещается по направляющим нижних салазок, выполненным в виде направляющих качения. Быстрое перемещение производится рукояткой через реечное колесо и рейку медленное перемещение — рукояткой, скрепленной с корпусом планетарного механизма, передаточное отношение которого равно -т . Для предотвращения боковой игры продольного стола по концам нижних салазок посажены на осях по два шарикоподшипника, которые охватывают с обеих сторон гребень продольных салазок. Для возможности регулирования зазора между гребнем и роликами-шарикоподшипниками оси подшипников закреплены в качающихся рычагах и пружинами прижимаются к боковой стенке гребня. На передней стенке стола имеется Т-образный паз для крепления переставных упоров которые служат для ограничения продольного хода стола при соприкосновении с упором, неподвижно закрепленным на нижних салазках. Поворотный стол центрируется в продольном столе цапфой. Угловая установка поворотного стола производится при помощи рукоятки, винта и гайки, закрепленной на продольном столе, планки и пальца, установленного в поворотном столе. Угловое смещение отсчитывается по шкале на планке с ценой деления, соответствующей конусности 0,01. Кроме того, имеется градусная шкала, закрепленная на продольном столе. Поворотный стол закрепляется в установленном положении гайкой. Узел шлифовальной головки состоит из наружной гильзы и колонки , к верхней плоскости которой крепится корпус шлифовального шпинделя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА УНИВЕРСАЛЬНО-ЗАТОЧНОГО ВЗ-318, ВЗ-318Е

Технические данные	ВЗ-318	ВЗ-318Е
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм	330	330
Наибольший длина изделия, устанавливаемого в центровых бабках, мм	1040	1040
Наибольшее продольное перемещение стола, мм	350	350
Угол поворота шлифовальной головки, град  - в горизонтальной плоскости  - в вертикальной плоскости	360 200	360  200
Скорость продольного перемещения стола (регулируется бесступенчато ), м/мин	ручное	0,2...8
Масса ВЗ-318Е станка ( без принадлежностей и инструмента), кг	920	950
Габаритные размеры, мм  - Длина  - Ширина  - Высота	1085 1150 1630	1460  1530 1660
