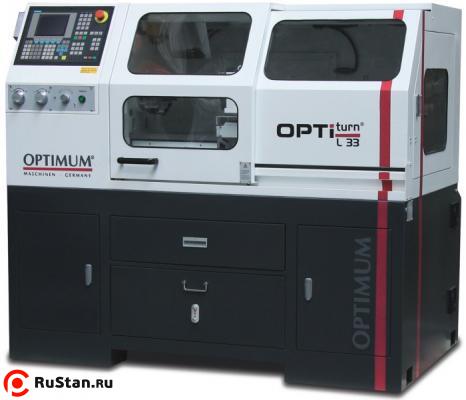

Токарный станок с ЧПУ L33 CNC
(РМЦ 750, ∅0, 3.00 кВт)
Цена на 01.05.2012 г. - 1 310 000.00 руб. с НДС
Токарный станок с ЧПУ L33 CNC предназначен для токарной обработки в один или несколько проходов в автоматическом цикле наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности, включая нарезание резьбы.
Особенности L33 CNC- Качественный и производительный станок по очень хорошей цене.
- Эргономичная система управления от Siemens.
- Автоматический 6-позиционный сменщик инструмента.
- Шариковые винты перемещений по осям HIWIN с центральной подачей смазочного материала.
- Инкрементальный энкодер шпинделя, обеспечивающий высокую точность резьбонарезания на L33 CNC.
- Направляющие станины индуктивно закалены (HRC 42-52) и прецизионно отшлифованы.
- Высокая производительность обработки L33 CNC благодаря эффективным двигателям по осям.
- Два электронных маховика перемещения по осям.
- Подшипники высокой грузоподъемности.
- Металлокерамические подшипники ходового винта.
- Высокопроизводительный необслуживаемый главный двигатель L33 CNC.
- Интегрированный станочный светильник.
- Интегрированная система подачи СОЖ в зону резания.
- Простое обслуживание и программирование в полном соответствии со стандартами DIN.
Технические характеристики токарного станка с ЧПУ L33 CNC
| Характеристики | L33 CNC | |
|---|---|---|
| Электропитание | ||
| Общая потребляемая мощность | 3,5 кВт 380 В ~50 Гц | |
| Мощность шпинделя | 3 кВт 380 В ~50 Гц | |
| Насос подачи СОЖ, Вт | 40 Вт | |
| Станочные данные | ||
| Высота центров, мм | 165 | |
| Наибольшая длина обрабатываемой детали, мм | 750 | |
| Ширина станины, мм | 187 | |
| Частота вращения шпинделя, об/мин | 80 - 3000 | |
| Количество ступеней | 2 | |
| Присоединительная поверхность шпинделя | Camlock ASA D1 - 4" | |
| Диаметр проходного отверстия шпинделя, мм | 38 | |
| Высота державки резца, мм | 16 | |
| Параметры точности | ||
| Погрешность позицирования по оси Z, мм | +/- 0,02 | |
| Погрешность позицирования по оси X, мм | +/- 0,015 | |
| Повторяемость по оси Z, мм | +/- 0,006 | |
| Повторяемость по оси X, мм | +/- 0,008 | |
| Перемещения | ||
| Перемещение по оси X, мм | 165 | |
| Перемещение по оси Z, мм | 600 | |
| Скорость перемещения по осям, мм/мин | 2000 | |
| Крутящий момент привода оси Z, Нм | 10 | |
| Крутящий момент привода оси X, Нм | 8,4 | |
| Шаг шарикового винта по оси Z, мм | 6 | |
| Шаг шарикового винта по оси X, мм | 4 | |
| Задняя бабка | ||
| Внутренний конус пиноли задней бабки | МК 3 | |
| Перемещение пиноли задней бабки, мм | 120 | |
| Габаритные размеры | ||
| Габаритные размеры, мм (Д х Ш х В) | 1595 x 845 x 1560 | |
| Масса L33 CNC станка, кг | 1000 | |
 |
 |
| 6-позиционный автоматический сменщик инструмента Высокая точность установки инструмента |
Качественные кабелеукладчики Механические конечные датчики. |
 |
 |
| Инкрементальный энкодер шпинделя | 2-позиционный переключатель ступеней оборотов шпинделя. |
SINUMERIK 802S base line
- Поддержка программирования контурных элементов
- Поддержка циклов комплексной обработки
- Круговая интерполяция
- Линейная интерполяция
- Программирование электроавтоматики через RS232
- 8” LCD-экран
- Пленочная клавиатура, 2 маховичка
- Функция Look Ahead
- Поддержка до 15 инструментов, 30 режущих кромок
- Работа с загрузкой «бесконечных» программ через RS232
- 2 программируемых клавиши
- Одновременная линейная интерполяция до 3-х осей
- 3 кнопки и 2 индикатора процентовки подачи и шпинделя
- Различные виды компенсаций и смещений
- Поддержка стандартных и собственных технологических циклов
- Графическая поддержка программирования
Стандартная комплектация L33 CNC
- Токарный станок с ЧПУ L33 CNC
- 3-х кулачковый патрон 160 мм.
- 4-х кулачковый патрон 200 мм.
- Планшайба O 250 мм.
- Вращающйся центр МК3.
- Неподвижный люнет.
- Подвижный люнет.
- Руководство по эксплуатации на русском языке.
Дополнительная комплектация L33 CNC
- Набор токарных резцов 11 шт. 16 мм.
- Набор токарных резцов 7 шт. 16 мм.
- Универсальное цанговое устройство 5C.
- Набор цанг Optimum 5C 17 шт. 3-25 мм .
Пока отзывов по L33 CNC нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка L33 CNC, гарантийные обязательства:
- Продажа станков L33 CNC осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
