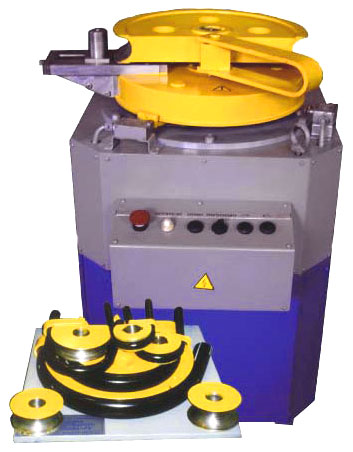

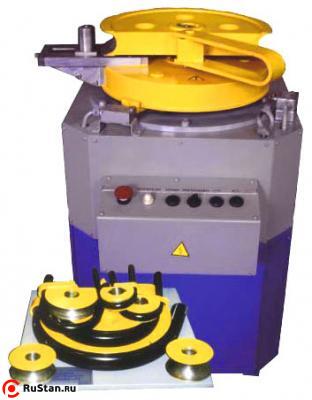

Трубогибочный станок ТГС-5 (УГС-5)
(ф20-60мм)
Трубогибочный станок ТГС-5 (УГС-5) предназначен для гибки металлических труб и сортового проката методом обкатки в холодном состоянии и обеспечивает качественный изгиб заготовок на заданный угол до 180 градусов с минимальным изменением геометрии профиля без образования гофр, изломов и прочих дефектов.
Позволяет изготовить сложные изделия из труб с неоднократным изменением ориентации гиба в пространстве, учитывая особенности рельефа конструкций (при необходимости колонн, опор и прочих препятствий).
Универсальный гибочный станок прост в эксплуатации. Работает в ручном и полуавтоматическом режимах.
ТГС-5 может использоваться для гибки:
- стальных водогазопроводных труб, ГОСТ 3262-75 (диаметром 1/2" до 2", толщина стенки от 2,5 до 4,5 мм), марка стали от СТ-3 до СТ-30;
- стальных бесшовных холоднодеформированных труб, ГОСТ 8734-75 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
- стальных бесшовных горякатанных труб, ГОСТ 8732-70 (d от 25 до 60 мм, толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20;
- электросварных труб из низкоуглеродистых сталей, ГОСТ 10704-76, ГОСТ 1 1068-81 (d от 25 до 60 мм, толщина стенки от 2,5 до 5 мм), марка стали от СТ-3 до СТ-20;
- бесшовных труб для технических целей по ТУ, 14-157-35-94 (d от 25 до 60 мм, толщина стенки от 2,5 до 5 мм), марка стали любая от СТ-3 до СТ-30;
- котельных труб ТУ, 14-3-460-75 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм), марка стали от СТ-3 до СТ-20;
- медных труб ГОСТ 617-90 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм);
- латунных труб ГОСТ 494-90 (d от 20 до 60 мм, толщина стенки от 2 до 5 мм).
Технические характеристики трубогибочного станка ТГС-5 (УГС-5)
| Характеристика | ТГС-5 (УГС-5) |
|---|---|
| Изгибаемый профиль водогазопроводных труб по ГОСТ 3262-75 | 1/2"-2" |
| Максимальный угол гиба трубы, град | 180 |
| Производительность машинная за один цикл (изгиб трубы на 180о и обратно), сек | 30 |
| Потребляемая мощность, кВт | 3,0 |
| Габаритные размеры, мм, не более | 700х720х1200 |
| Масса станка ТГС-5 (УГС-5) , кг | 350 |
| Масса гибочного оборудования, кг | 100 |
Стандартная комплектация из шести сменных колодок предназначена для гибки водогазопроводных труб по ГОСТ 3262-75 диаметром от 1/2" до 2" и толщиной стенки от 2,5 до 4,5 мм.(таблица №1)
| Водогазопроводные трубы | Внутр. радиус гиба, мм | ||
| d нар., дюймы | d нар., мм | Ду., мм | |
| 1/2" | 21.3 | 15 | 45 |
| 3/4" | 26.8 | 20 | 52 |
| 1" | 33.5 | 25 | 73 |
| 1 1/4" | 42.3 | 32 | 92.5 |
| 1 1/2" | 48 | 40 | 145 |
| 2" | 60 | 60 | 210 |
Дополнительно изготавливается оснастка под все типоразмеры труб диаметром от 20 до 60 мм с толщиной стенки от 2 до 5 мм.
По специальному заказу станок комплектуется оснасткой для гибки сортового проката:
- круглого проката ГОСТ1414-75
- квадратного проката ГОСТ 1133-71
- прямоугольного праката и полосы ГОСТ 4405-75
Problems viewing videos?
Download latest Windows Media Player
Download the plug-in for Firefox
Пока отзывов по ТГС-5 (УГС-5) нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка ТГС-5 (УГС-5), гарантийные обязательства:
- Продажа станков ТГС-5 (УГС-5) осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
