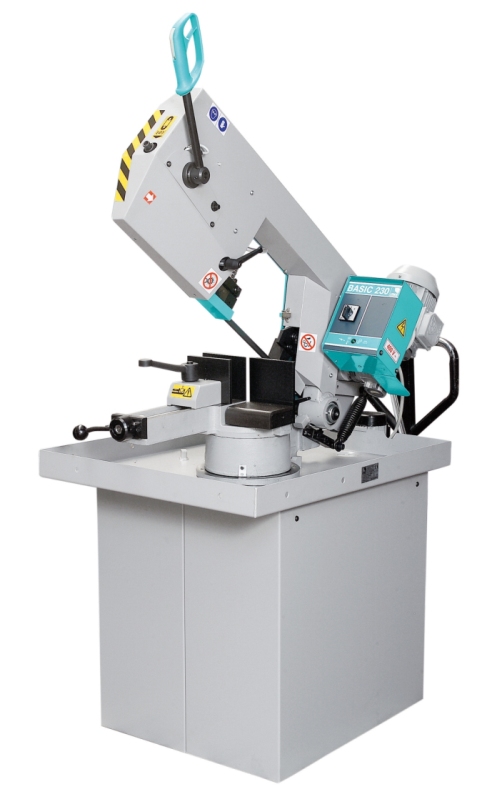

Ручной ленточнопильный станок с автоматической подачей пильной рамы Basic 230/60 GH

Ручной ленточнопильный станок с авт. подачей пильной рамы Basic 230/60 GH предназначен для резания заготовок из стали, включая инструментальную, цветных и легких металлов в условиях единичного и мелкосерийного производства.

Особенности конструкции Basic 230/60 GH:

• Возможно резание под углом от 0° до 60° влево.
• Оператор имеет возможность выбрать оптимальный для себя способ резания: полностью ручная подача; ручной подвод, резание с системой 'Autocut' и резание с подачей под действием гравитации (скорость подачи регулируется гидравлически), остановка станка Basic 230/60 GH при резании заготовки в конце цикла.
• Ленточнопильный станок Basic 230/60 GH отличается от других отрезных станков высокой производительностью и качеством поверхности среза, надежностью и долговечностью, простотой монтажа и эксплуатации, минимальной стоимостью одного реза, низкими энергозатратами, металлосбережением, вибростойкостью и точностью работы.

Ручной ленточнопильный станок, соответствующий нормам безопасности ЕС и нормам электромагнитной совместимости (EMC). Подходит для резки металлических профилей и цельных заготовок (из стали, нержавеющей стали, латуни, алюминия, меди). Сварная стальная рама пилы с трубчатыми секциями поворачивается на угол от 0 до 60 градусов влево. Натяжение ленты 1500 Кг/ см2. Регулируемые конические роликовые подшипники установлены на оси шарниров, шкивы ленточной пилы имеют диаметр 280 мм. Зубчатый редуктор. Твердые металлические прокладки в направляющих ленты. Также есть версия GH с регулируемой автоматической подачей пильной рамы.

ОСНАЩЕНИЕ Basic 230/60 GH:

Электрическое оборудование соответствует нормам ЕС EN60204-1, EN55011, EN50082-2, низковольтное (24 В). Кнопка «старт» находится внутри рукоятки рычага управления. Микропереключатели находятся на защитном ограждении ленты и на натяжителе ленты. Фиксированные на передней стороне винтовые тиски, обеспечивающие быстрое закрепление и позиционирование заготовки, с высотой захвата 120 мм, быстрым позиционированием под углом 0, 45 и 60 градусов влево. Основание со съемной емкостью для охлаждающей жидкости и насосом. Возвращающая пружина пильной рамы. Биметаллическая лента. Гаечные ключи. Руководство по работе на станке.

Преимущества BASIC 230/60 GH

Автоматически режущая ленточная пила, косая резка под углом от 0 до 60 градусов влево.

Быстро зажимающие тиски с высотой захвата 115 мм.

Легко останавливается под углами 0°, 45° и 60° влево; градуированная платформа для идентификации других углов.

Настройка натяжения режущей ленты на передней стороне рамы, контролируется концевыми выключателями.

Натяжение ленты 1500 Кг/см2, направляющие ленты с прокладками из твердого металла.

Стальная рама с трубчатыми секциями, шкивы диаметром 280 мм.

Кнопка «старт» внутри рукоятки.

Трехканальный селектор: ручная резка, быстрое опускание пильной рамы к материалу, автоматическая резка с регулируемой скоростью подачи вниз.

Пользователь может вручную подвинуть раму пилы ближе к материалу, а затем дать машине произвести резку, настраивая только скорость подачи вниз.

Концевые выключатели останавливают раму, когда резка закончена, затем ее нужно поднять вручную.

Съемная емкость для охлаждающей жидкости и электрический насос, биметаллическое лезвие.

Напольная стойка с отделением в задней части.

Инструменты и руководство пользователя.

Соответствует европейским нормам безопасности (CEE) и нормам электромагнитной совместимости (EMC).

Электрическое оборудование соответствует нормам EN60204-1, EN55011, EN50082-2.

Упаковка - картонная коробка.

Срок службы полотна

Для полотен большинства производителей (при условии соблюдения правил эксплуатации и хранении) срок службы полотна находится в пределах 140 - 160 часов работы оборудования. Снятие полотна при перерывах в работе оборудования на релаксацию, несколько увеличивает срок службы полотна.

Среднее значение стойкости полотна составляет: на каждый метр ленточного полотна приходится 1 кв.м. отрезаемых заготовок.

Технические характеристики ленточнопильного станка Basic 230/60 GH

Характеристика	Basic 230/60 GH
Угол поворота пилы (- влево / + вправо), град.	0 / -60
Наибольший диаметр отрезаемой заготовки круглой формы (при угле реза 0 град.), мм.	220
Наибольшая длина стороны заготовки квадратной формы (при угле реза 0 град.), мм.	200
Наибольший размер отрезаемой заготовки прямоугольного сечения (при угле реза 0 град.), мм.	240 х 120
Скорость пилы, м/мин	30 / 60
Размер пилы, мм.	2630 х 20 х 0,9
Мощность привода главного движения, кВт	0,75 / 1,1
Номинальное напряжение питания, В	220 / 380
Масса Basic 230/60 GH , кг.	190
