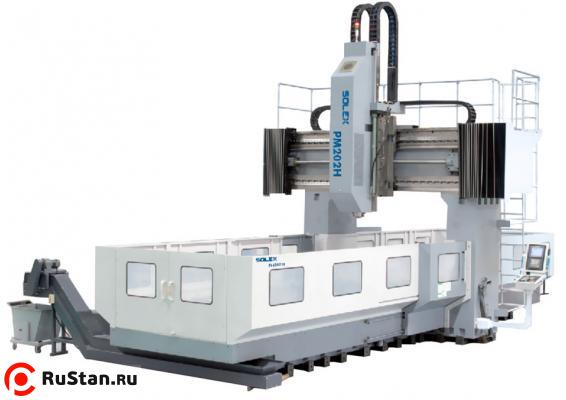

Фрезерный обрабатывающий центр портального типа c ременным приводом SOLEX PM204H
Код товара:
745
снят с производства
Нет в наличии
Не поставляется
| Модель: |  |
SOLEX PM204H |
| Производитель: |  |
SOLEX (Китай) |
Аналоги SOLEX PM204H
Фрезерный обрабатывающий центр портального типа c ременным приводом SOLEX PM204H применяется для обработки деталей авиационного назначения, аэрокосмической отрасли, автомобилестроения, военных, энергетических и других отраслях промышленности.
Центры применяются для обработки малых и средних размеров деталей из черных и цветных металлов, имеющих сложную форму и с высокую точность.
Особенности конструкции
- Большая жесткая шпиндельная бабка станка PM204H;
- Двигатель главного привода с бесступенчатым регулированием передает вращение на шпиндель через ременную передачу, обеспечивая высокую скорость вращения и большой крутящий момент;
- ШВП каждой оси установлены с предварительным натягом. Винт оси X оснащен поддержками для исключения прогиба;
- РМ254Н: конструкция привода стола обеспечивает снижение момента инерции и повышение динамических характеристик;
- На оси X установлены линейные направляющие высокой нагрузочной способности. Серия станков РМ20 оснащена двумя линейными роликовыми направляющими, серия РМ25 имеет четыре линейных роликовых направляющих высокой нагрузочной способности;
- Высокая грузоподъемность стола станка PM204H;
- На оси У установлены две линейные направляющие;
- высокой нагрузочной способности;
- Чугунные направляющие оси Z, обладающие хорошей способностью гашения вибраций, обеспечивают стабильный процесс резания;
- Широкий диапазон параметров обработки, большой диапазон перемещения портала и оси У;
- Двойной гидроцилиндр используется для обеспечения противовеса шпиндельной бабки и снижения нагрузки на привод оси Z.
Сравнительная техническая характеристика фрезерного обрабатывающего центра SOLEX PM204H
| Характеристика | PM202H | РМ203Н | РМ204Н | РМ253Н | РМ254Н | |
|---|---|---|---|---|---|---|
| Размер стола (ДхШ), мм | 2000x4000 | 2000x5000 | 2000x6000 | 2500x5000 | 2500x6000 | |
| Расстояние между колоннами, мм | 2700 | 2700 | 2700 | 3200 | 3200 | |
| Нагрузка на стол, кг/м2 | 20000 | 23000 | 26000 | 28000 | 30000 | |
| Т-паз, мм | 22x11 | 22x11 | 22x11 | 28x11 | 28x11 | |
| Ход стола (ось X), мм | 4200 | 5200 | 6200 | 5200 | 6200 | |
| Ход суппорта (ось Y), мм | 2700 | 2700 | 2700 | 3200 | 3200 | |
| Ход шпинделя (ось Z), мм | 1250 | 1250 | 1250 | 1250 | 1250 | |
| Расстояние от торца шпинделя до стола (регулируемый), мм | макс | 1500 | 1500 | 1500 | 1500 | 1500 |
| мин | 250 | 250 | 250 | 250 | 250 | |
| Конус шпинделя (7:24), | IS050 | IS050 | IS050 | IS050 | IS050 | |
| Частота вращения шпинделя, об./мин. | 40-6000 | 40-6000 | 40-6000 | 40-6000 | 40-6000 | |
| Мощность шпинделя (S1/S2), кВ | 22/26(30/37) | 22/26(30/37) | 22/26(30/37) | 22/26(30/37) | 22/26(30/37) | |
| Макс. крутящий момент на шпинделя (S1/S2), Нм | 770/910(1370/1690) | 770/910(1370/1690) | 770/910(1370/1690) | 770/910(1370/1690) | 770/910(1370/1690) | |
| Диапазон рабочих подач по осям (X/Y/Z), мм/мин | 1-5000 | 1-5000 | 1-5000 | 1-5000 | 1-5000 | |
| Холостой ход по осям (X/Y/Z), мм/мин | 10/10/10 | 10/10/10 | 8/10/10 | 10/10/10 | 8/10/10 | |
| Автоматическая смена инструмента (опция) | ||||||
| Емкость магазина, шт | 32 | 32 | 32 | 32 | 32 | |
| Тип втягивающего болта | IS050 | IS050 | IS050 | IS050 | IS050 | |
| Тип тяги | Р50Т-2 (IS07388/2-A) | Р50Т-2 (IS07388/2-A) | Р50Т-2 (IS07388/2-A) | Р50Т-2 (IS07388/2-A) | Р50Т-2 (IS07388/2-A) | |
| Макс. длина инструмента, мм | 350 | 350 | 350 | 350 | 350 | |
| Макс. вес инструмента, кг | 20 | 20 | 20 | 20 | 20 | |
| Макс. диаметр инструмента (при заполненных / свободных соседних ячейках), мм | Ф125/Ф225 | Ф125/Ф225 | Ф125/Ф225 | Ф125/Ф225 | Ф125/Ф225 | |
| Способ выбора инструмента | опция | опция | опция | опция | опция | |
| Время смены инструмента, сек | 2.91 | 2.91 | 2.91 | 2.91 | 2.91 | |
| Точность позиционирования (без оптической линейкой / с оптической линейки) | ||||||
| По осям - X , мм | 0.040/0.025 | 0.045/0.025 | 0.050/0.030 | 0.045/0.025 | 0.050/0.030 | |
| По осям - Y, мм | 0.030/0.020 | 0.030/0.020 | 0.030/0.020 | 0.035/0.020 | 0.035/0.020 | |
| По осям - Z, мм | 0.020/0.01 | 0.020/0.01 | 0.020/0.01 | 0.020/0.01 | 0.020/0.01 | |
| Повторяемость (без оптической линейкой / с оптической линейки) | ||||||
| По оси - X, мм | 0.026/0.016 | 0.030/0.020 | 0.034/0.024 | 0.030/0.020 | 0.034/0.024 | |
| Ппо оси - Y, мм | 0.018/0.012 | 0.018/0.012 | 0.018/0.012 | 0.022/0.014 | 0.022/0.014 | |
| По оси - Z, мм | 0.012/0.006 | 0.012/0.006 | 0.012/0.006 | 0.012/0.006 | 0.012/0.006 | |
| Потребляемая мощность, кВт | 90 | 90 | 90 | 90 | 90 | |
| Вес станка, кг | 55000 | 60000 | 65000 | 80000 | 88000 | |
| Система ЧПУ | SIEMENS 840D / FANUC 31 i / FANUC 0i-MD | |||||
Основные комплектующие и их поставщики
| Название | Производитель |
|---|---|
| Система ЧПУ | FANUC (Япония) |
| Двигатель шпинделя | SFC(Шанхай, Китай) |
| Серво-двигатель оси X | FANUC (Япония) |
| Серво-двигатель оси Z | FANUC (Япония) |
| Датчик позиционирования шпинделя | FANUC (Япония) |
| Револьверная головка с электроприводом | Yantai (Китай), по лицензии Baruffaldi (Италия) |
| Насос системы автоматической смазки | Nanjing Вijur(Китай) |
| Роликовые подшипники шпинделя | NCK (Япония) |
