| Модель: |  |
X8140 с УЦИ |
| Артикул: | |
925511 |
| Производитель: |  |
WEISS MACHINERY |

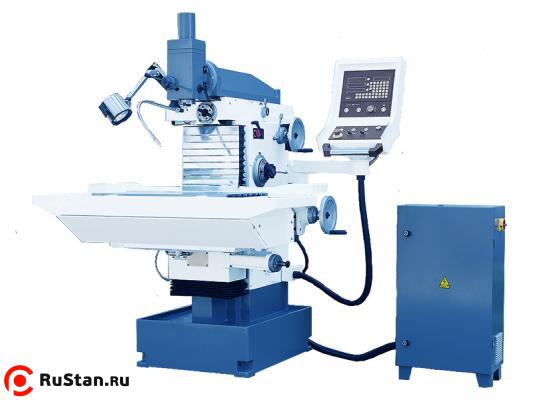

Универсальный Инструментальный фрезерный станок X8140 с УЦИ предназначен для точных работ при инструментальных и механических работах. Станок обладает повышенной точностью. Отлит из серого чугуна. Станок прецизионно отшлифован, направляющие закалены.
Станок X8140 с УЦИ имеет вертикальный и горизонтальный шпиндель, а так же консоль и серьгу, с помощью которой можно осуществлять резание дисковыми фрезами.
Особенности конструкции
- Устройство цифровой индикации (УЦИ)
- Комплект вспомогательного инструмента включены в стоимость.
Технические характеристики X8140 |
|
|---|---|
| Характеристика | Значение |
| Размеры горизонтального стола (Ширина х Длина), мм | 400 х 800 |
| Т-образные пазы горизонтального стола (Количество х Ширина х Расстояние между пазами), мм | 6х14х63 |
| Максимальная нагрузка на горизонтальный стол (по центру), кг | 200 |
| Размеры вертикального стола (Ширина х Длина), мм | 250х1200 |
| Т-образные пазы вертикального стола (Количество х Ширина х Расстояние между пазами), мм | 3х14х63 |
| Максимальное продольное перемещение рабочего стола ручное / автоматическое (ось Х), мм | 550/540 |
| Максимальное поперечное перемещение шпиндельной головки ручное / автоматическое (ось Y), мм | 410/400 |
| Максимальное вертикальное перемещение рабочего стола ручное / автоматическое (ось Z), мм | 400/390 |
| Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм | 158-548 |
| Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм | 118-508 |
| Максимальное расстояние от оси вертикального шпинделя до вертикальных направляющих станины, мм | 565 |
| Расстояние от поверхности вертикального стола до вертикальных направляющих станины, мм | 165 |
| Диапазон частот вращения вертикального и горизонтального шпинделя, об/мин | 40-2000 об/мин (18 ступеней) |
| Диапазон поворота головы вертикального шпинделя, град. | +/-60 |
| Конус шпинделя по ГОСТ 25827-93, исп.1 (DIN2080) | ISO40 (Конусность 7:24) |
| Диапазон рабочих подач по осям X, Y, Z, мм/мин | 5-500 |
| Ускоренное перемещение по осям X, Y, Z, мм/мин | 1200 |
| Ход пиноли, мм | 80 |
| Максимальный диаметр дисковой фрезы, мм | 150 |
| Мощность электродвигателя главного движения, кВт | 3 |
| Мощность электродвигателя подачи, кВт | 1,3 |
| Мощность электродвигателя насоса подачи СОЖ, кВт | 0,4 |
| Габаритные размеры (Д х Ш х В), мм без упаковки / в упаковке | 1635х1500х1950 / 1720х1600х2250 |
| Масса, нетто/брутто кг | 1790 / 1890 |
Комплектация
- Устройство цифровой индикации (УЦИ)
- Защитный экран шпинделя
- Оправка для фрез Ø 27 мм ISO40, 7:24
- Серьга для горизонтального фрезерования
- Горизонтальные оправки Ø16, Ø22, Ø27, Ø32
- Переходные втулки с конусом морзе № 3,4 (ISO40)
- Цанговый патрон (ISO40) с комплектом цанг 2, 3, 4, 5, 6, 8, 10, 12 мм
- Сверлильный патрон B18
- Оправка ISO40 / B18
- Шестигранные ключи 5,6,8,10 мм
- Гаечные ключи 17-19, 12-14 мм
- Осветительное устройство
- Система охлаждения
- Опоры для выравнивания станка
- Централизованная система смазки
- Руководство по эксплуатации станка X8140
- Руководство по эксплуатации станка УЦИ "SINO"
- Пакет безопасности СЕ
