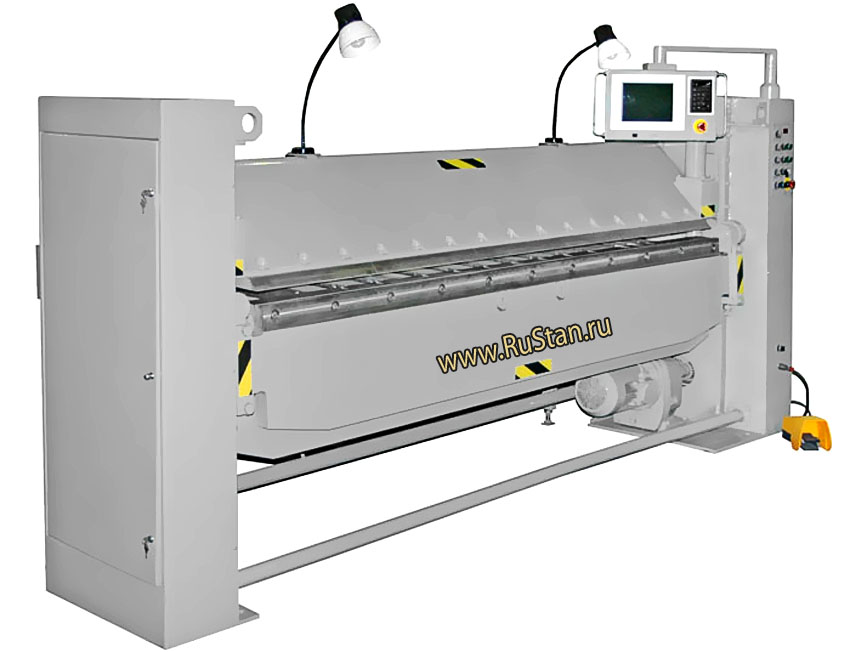

Листогибочная машина ЛГМ 6х2000
(6х2000мм)
Листогибочная машина ЛГМ 6х2000 предназначена для изготовления различных деталей методом холодной гибки металла под различными углами.
В состав листогибочной машины ЛГМ 6х2000 входят: станина, прижимная и гибочная балки, привод прижимной и гибочной балок, задний упор.
Привод электромеханический, что исключает использование сжатого воздуха.
С помощью листогибочных машин можно гнуть лист металла различной толщины. Такие листогибочные станки применяются к напримеру, для производства воздуховодов и других элементов вентиляции.
Благодаря наличию электромеханического привода, листогибочная машина ЛГМ 6х2000 отличается компактными размерами и небольшим весом.

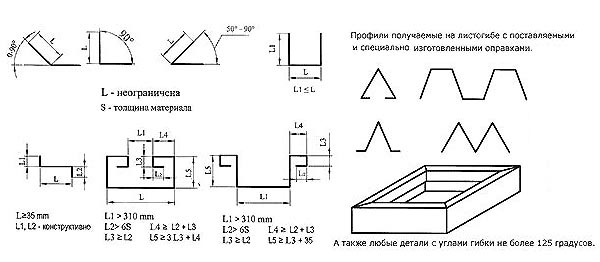

Профили, получаемые с поставляемыми и с листогибочными машинами оправками и изготовленными по спец. заказу:
Листогибочные оправки на прижимную балку для листогибочных машин серии ЛГМ
1. Базовая комплектация

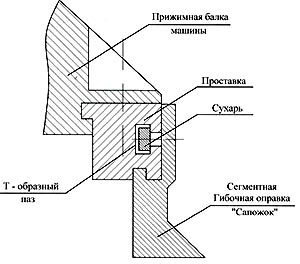

2. Сегментные оправки типа «Сапожок»
Оправки позволяют получать коробчатые профили разных размеров.
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Может применяться на любой серийной листогибочной машине вместо оправок базовой комплектации.
3. По желанию заказчика машина может быть укомплектована прижимной балкой специальной формы.
Длина сегментов выбирается из рядов 50, 75, 100, 125, 175, 500.
Используется для обработки металла толщиной не более 1,5мм, в основном при изготовлении вентиляционных воздуховодов.
4. По желанию заказчика машина может быть укомплектована ЧПУ стоимостью 158 000 руб. с НДС.
Электромеханический задний упор для листогибочных машин серии ЛГМ.
За дополнительную плату, к листогибочной машине ЛГМ 6х2000 можно заказать электромеханический задний упор (макс.ход 1190мм - 208 000 руб., макс.ход 2300мм - 326 100 руб.).
Упор предназначен для организации мерной гибки деталей. Управляется с пульта расположенного рядом с панелью управления листогибочной машины, либо параметры задаются с помощью программы на мониторе (для моделей с ЧПУ).Задание параметров - в цифровом виде.
Технические характеристики электромеханического заднего упора
| Максимальный ход упора (длина заготовки) мм | 1200 |
| Пределы установки размеров min/max мм | 30/1200 |
| Дискретность мм | 1 |
| Повторяемость инкремент | ±1 |
| Тип привода Электромеханический с частотным управлением | |
| Максимальное время исполнения при 50 Гц/при 75 Гц, сек | 90/62 |
| Потребляемая электрическая мощность, Вт | 250 |
| Следящее устройство - Измерительная магнитная система MTS-MP200 | |
| Точность, мм/м | ±0.4 |
| Ширина B, мм | 2000\1780\1350 |
| Длина L, мм | 950 |
| Высота H, мм | 100 |
| Вес, кг | 150 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛИСТОГИБОЧНОЙ МАШИНЫ ЛГМ 6х2000
| Характеристики | ЛГМ 2,5 х 2500 | ЛГМ 3 х 2000 | ЛГМ 4 х 2500 | ЛГМ 5 х 2000 | ЛГМ 6 х 1600 | ЛГМ 6 х 2000 |
|---|---|---|---|---|---|---|
| Толщина изгибаемого листа с пределом прочности 500 МПа, мм | 0,5 -2,5 | 0,5 -3,0 | 0,5 -4,0 | 0,5 - 5,0 | 0,5 - 6,0 | 0,5 - 6,0 |
| Ширина изгибаемого листа с пределом прочности 500 МПа, мм, максимальная | 2500 | 2000 | 2500 | 2000 | 1600 | 2000 |
| Угол поворота гибочной балки, градус. | 0-125 | |||||
| Ход прижимной балки, мм. | 10-135 | 10-135 | 15-175 | 15-175 | 15-175 | 15-175 |
| Скорость прижимной балки, мм/с | 12 | 12 | 15 | 15 | 15 | 15 |
| Угловая скорость гибочной балки, градус/с | 25 | |||||
| Высота отгибаемой кромки при максимальной толщине листа, мм. | 6 толщин листа | |||||
| Мощность электродвигателей, суммарная, кВт | 4.5 | 4,5 | 6,2 | 6,2 | 6,2 | 6,2 |
| Производительность механизма, сгибов/ч | до 350 | |||||
| Механический регулируемый упор, мм | 100-350 | 100-350 | 100-400 | 100-400 | 100-400 | 100-400 |
| Работа в режиме наладки | есть | |||||
| Полуавтоматический режим работы с ручной подачей и удалением заготовки | есть | |||||
| Возможность поставки специальных оправок и инструмента для изготовления различных профилей и деталей | имеется | |||||
| Длина | 3650 | 3150 | 3400 | 2900 | 2490 | 2490 |
| Ширина | 820 | 820 | 710 | 710 | 760 | 760 |
| Высота | 1320 | 1320 | 1520 | 1520 | 1520 | 1520 |
| Масса ЛГМ 6х2000, кг | 2840 | 2600 | З230 | 2900 | 2700 | 2700 |
Расчет доставки оборудования вес которого превывает 2000 кг. производится менеджерами ООО "ПКФ "ПромРесурс".

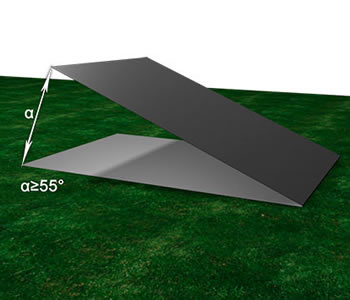

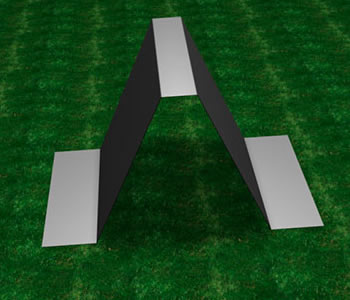

с помощью листогиба ЛГМ лист профиля загнут до внутреннего угла равного 55гр.
Самая востребованная работа листогиба - угол 90гр

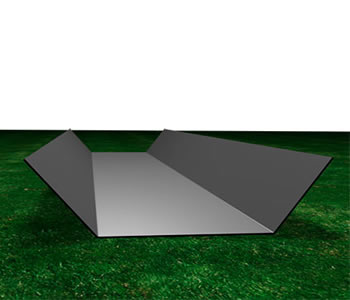

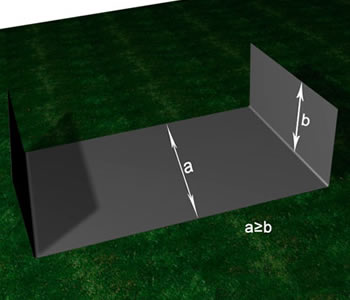

Ещё один часто используемый вид забиба листового материалла «П»-образный
Листогибочная машина без труда загнёт стальной лист в любом направлении.

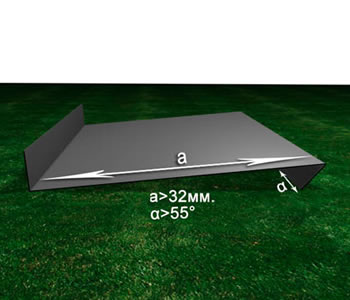

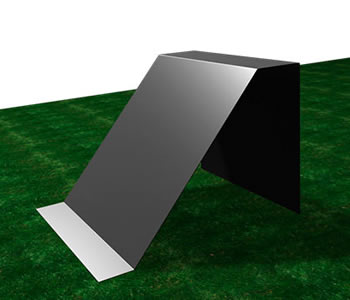

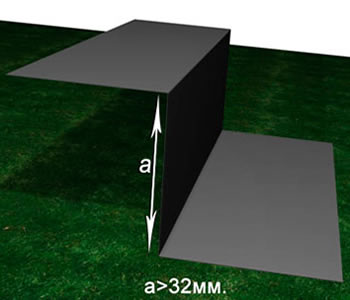

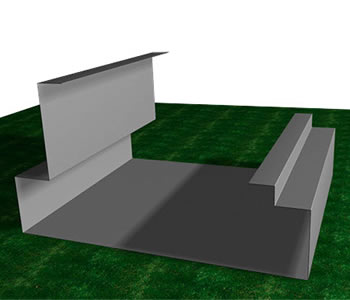

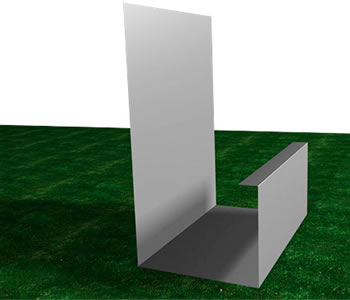

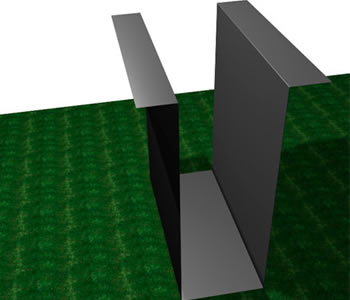

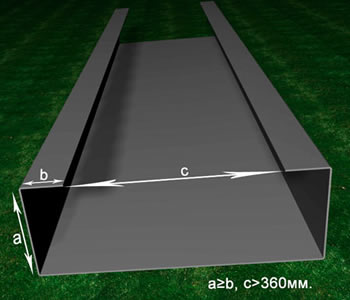

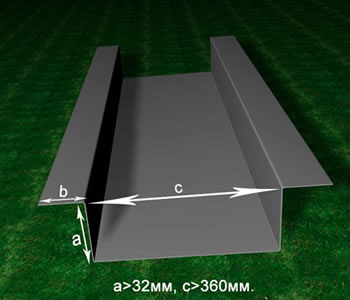

Листогибочная машина ЛГМ 6х2000 - Пример сгиба

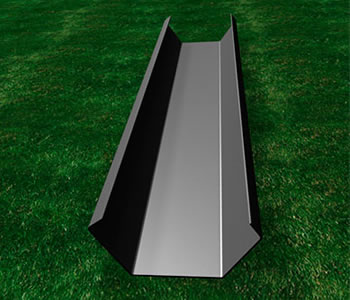

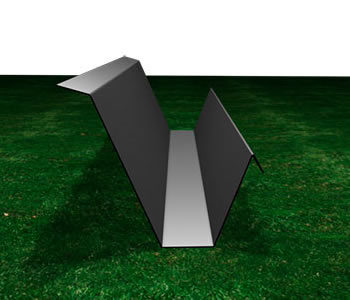

Листогиб ЛГМ - гиб листа в форме желоба
Листогибочная машина ЛГМ 6х2000 - Пример сгиба

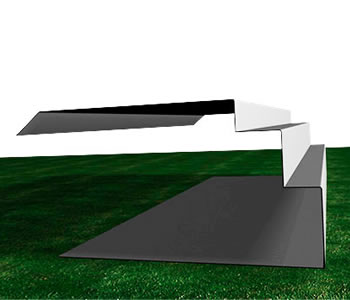

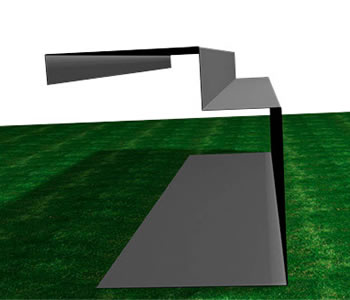

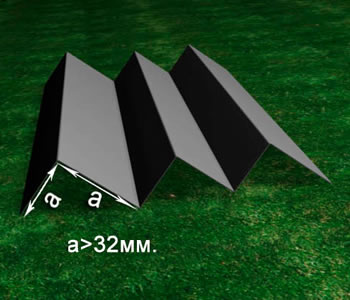

Многоступенчатый загиб в форме лесенки

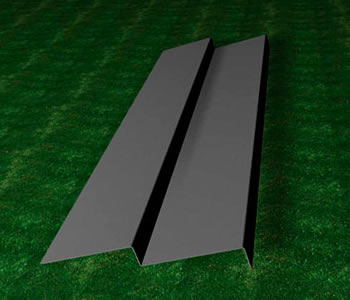

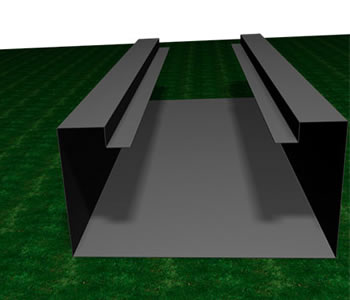

Листогиб ЛГМ - гиб листа в форме услиленного профиля
Листогибочная машина ЛГМ 6х2000 - Пример сгиба
Листогибочная машина ЛГМ 6х2000 - Пример сгиба
Листогибочная машина ЛГМ 6х2000 - Пример сгиба
Листогибочная машина ЛГМ 6х2000 - Пример сгиба
Листогибочная машина ЛГМ 6х2000 - Пример сгиба
Листогибочная машина ЛГМ 6х2000 - Пример сгиба
Заглублённый желоб не проблема для листогибочной машины
Листогибочная машина ЛГМ 6х2000 - Пример сгиба
Листогибочная машина ЛГМ 6х2000 - Пример сгиба
Самые сложные формы подвластны листогибам серии ЛГМ
Листогиб ЛГМ - гиб листа в форме сложного профиля
Пока отзывов по ЛГМ 6х2000 нет, но Вы можете оставить первый отзыв!
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка ЛГМ 6х2000, гарантийные обязательства:
- Продажа станков ЛГМ 6х2000 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
