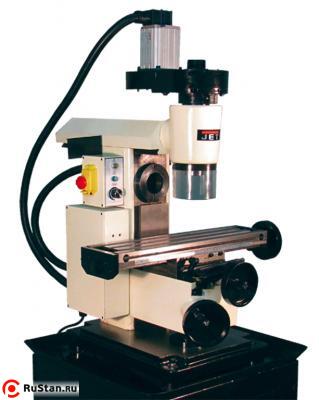

Универсальный фрезерный станок JUM-X1 JET
(460х120мм, JET)
Цена на 01.05.2012 г. - 56 000.00 руб. с НДС
Универсально-фрезерный станок JUM-X1 позволяет выполнять два способа фрезерной обработки: вертикальное и горизонтальное фрезерование, для этого достаточно переставить фрезерную головку в необходимое положение.
Своим внешним видом станок JUM-X1 представляет уменьшенный вариант классического универсально-фрезерного станка. Настольное исполнение станка позволяет использовать его как на собственной подставке, так и устанавливать на верстаке.
Особенности станка JUM-X1
- Вертикальный и горизонтальный шпиндели
- Жесткая схема фрезерной головки без хода пиноли шпинделя
- Мощный двигатель с плавной регулировкой частоты вращения
Технические характеристики универсально-фрезерного станка JUM-X1
| Характеристика | JUM-X1 |
|---|---|
| Макс. диаметр сверления | 16 мм |
| Макс. диаметр торцевой фрезы | 30 мм |
| Макс. диаметр концевой фрезы | 16 мм |
| Макс. диаметр дисковой фрезы | 63 мм |
| Частота вращения шпинделя, плавно | 0-2500 об/мин |
| Конус шпинделя | МК-3 |
| Наклон вертикального положения | 45⁰ влево/вправо |
| Расстояние шпиндель-стойка | 165 мм |
| Расстояние шпиндель-стол | 130 мм |
| Размер стола по оси Х и Y | 460х120 мм |
| Перемещение стола по оси X/Y/Z | 300x120х105 мм |
| Т-образный паз | 12 мм |
| Выходная мощность | 0,5 кВт/S1 100% |
| Потребляемая мощность | 0,75 кВт/S6 40% |
| Габаритные размеры (ДхШхВ) | 594х740х596 мм |
| Масса | 95 кг |
Стандартная комплектация станка JUM-X1
- Оправка горизонтального шпинделя
- Сверлильный патрон с оправкой
Дополнительная комплектация станка JUM-X1
- ITA10219 Подставка
- 50000025 Тиски 100 мм
- ITA10037 JMD-X1, JMD-3, JUM-X1 цанговый патрон с набором цанг МК-3 Ø4,6,8,10,12,14,16 мм
- 50000061 JMD-X1, JMD-3, JUM-X1, набор концевых фрез из быстрорежущей стали Ø4,6,8,10,12,14,16 мм
- 50000062 JMD-X1, JMD-3, JUM-X1, концевая фреза Ø30 мм со сменными пластинами
- 50000059 JMD-X1, JMD-3, JUM-X1, комплект прихватов для 12 мм Т-образного паза
- 50000026 JMD-X1, JMD-2, JUM-X1, поворотный стол Ø100 мм
- 50000029 JMD-X1, JMD-2, JUM-X1, делительный диск для поворотного стола 50000026
- 50000031 JMD-X1, JMD-2, JUM-X1, задняя бабка для поворотного стола 50000026
- ITA10113 JUM-X1, концевая фреза Ø50 мм со сменными пластинами
- 50000060 JMD-X1, JMD-3, JUM-X1, набор цанг МК-3 с Ø4,6,8,10,12,14,16 мм
- ITA10141B JUM-X1, автоматическая подача по оси X
- ITA10215 JUM-X1, дисковая фреза Ø63х3 мм
- ITA10216 JUM-X1, дисковая фреза Ø50х4 мм
- ITA10217 JUM-X1, модульная дисковая фреза Ø50хМ1
- ITA10218 JUM-X1, модульная дисковая фреза Ø50хМ1,25
Универсальный фрезерный станок JUM-X1
Опубликовано oleg в 28 Декабрь, 2011 - 16:09.
- ответить
Счастливый владелец
Закупили такой для резки мелких корпусов из ал. сплавов для экспериментальной электроники, первой стружки еще не было.
Пока сварил тумбу и водрузил на нее станок.
При такой цене на удивление хорошо сделан (или экземпляр удачный попался).
Промеры индикатором (после полной разборки/сборки/смазки и регулировки) выявили следующее:
1. Перпендикулярность шпинделя к столу в плоскости YZ вполне допустимая для наших задач (индикатор в шпинделе на штанге 75 мм, показания +Y/-Y в сумме 0.04).
2. Выставил голову в вертикальном положении на уровне середины оси Y, индикатор в шпиндель, повис на противоположном конце консоли - 0.07 от стола (стол был поднят почти полностью).
3. Полный ход стола по X/Y, индикатор в шпинделе - разброс в пределах двух соток.
4. Биение шпинделя (по конусу) - сотка.
Из минусов:
1. Расстояние от шпинделя до стола весьма маленькое, если использовать цанги в КМ, а не патрон, то терпимо. Возможно даже войдет низкий поворотный столик.
2. Перемещение по Z в нижних 4-5мм хода затруднено. Или ластохвост там кривоват, или опору приводного винта надо подвигать.
3. Спорное решение по креплению консоли. Пока затянул намертво планку всеми тремя винтами (кстати, вообще непонятно, зачем там регулировка прижима - консоль-то не двигается во время работы).
4. Видимо, будет очень не хватать ручного перемещения шпинделя по Z.
Когда попробую резать - отпишусь о результатах.
Область применения: мелкосерийное и серийное производство.
Форма оплаты, порядок поставки, доставка JUM-X1, гарантийные обязательства:
- Продажа станков JUM-X1 осуществляется на условиях 100% предоплаты при их наличии на складе и 50% предоплате при заказе станка в производство.
- Срок отгрузки: 10 рабочих дней со дня получения 100% оплаты.
- Доставка грузов весом менее 3тн. осуществляется транспортными компаниями ООО "Автотрейдинг", ООО "Желдорэкспедиция", ООО "ПЭК" и т.д.
- Доставка грузов весом более 3тн. осуществляется транспортными автотранспортом Покупателя или Поставщика, а также ж/д транспортом.
- Транспортные расходы по доставке товаров оплачивает Покупатель.
- Гарантия на все товары 12 мес.
